Wi-Fi，一個基于IEEE802.11 標準的無線局域網技術。從1997年第一代IEEE802.11標準發布至今，802.11標準已經經歷了多個版本的演進。

由于Wi-Fi通信技術實現相對簡單，以及其通信的可靠性，靈活性以及低成本的優勢，Wi-Fi逐漸成為了無線局域網的主流技術標準。

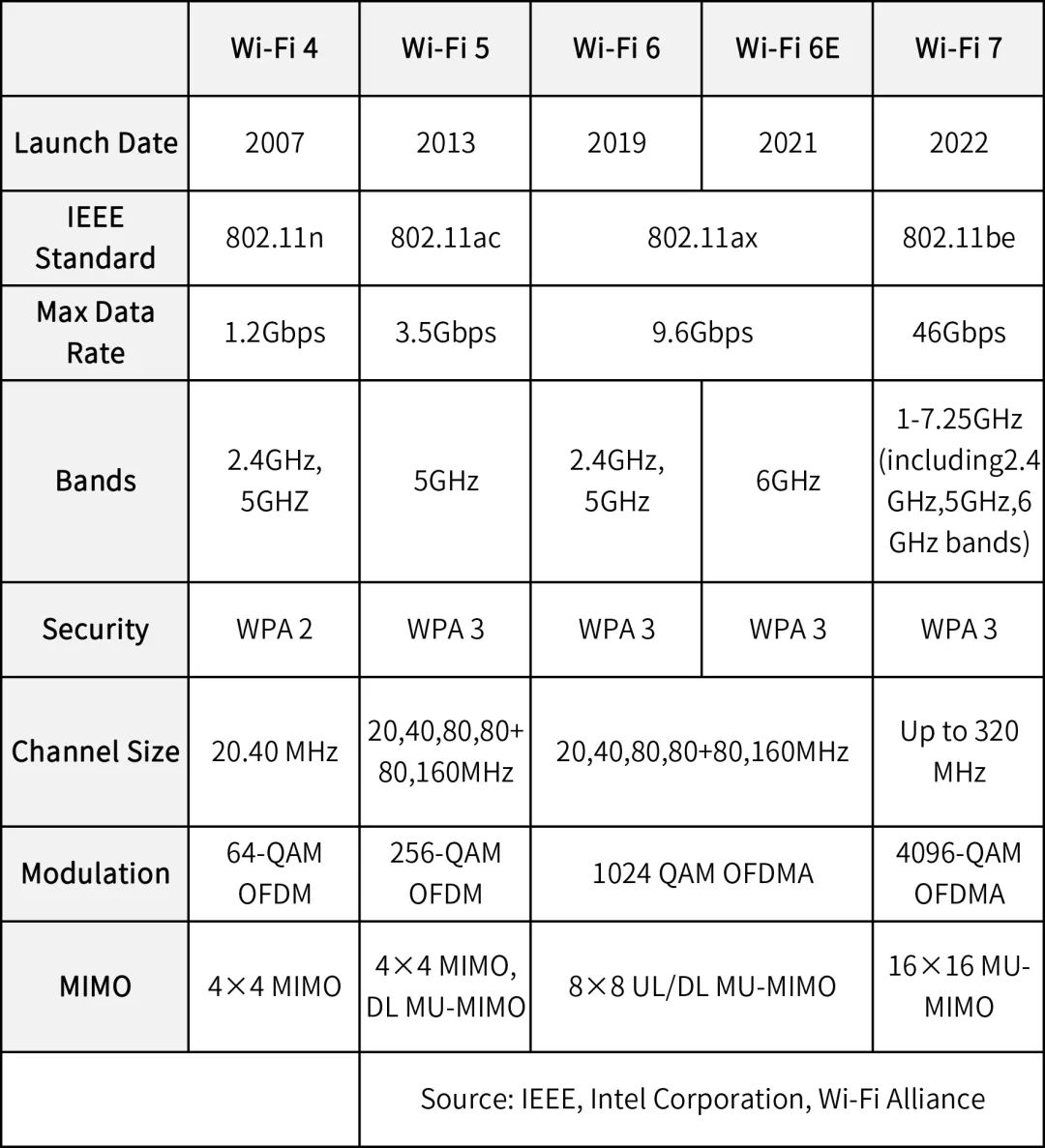

Wi-Fi 發展歷程

Wi-Fi 7 技術簡介

從 Wi-Fi 4 到 Wi-Fi 6，再到 Wi-Fi 7，科技進步帶來的豐富的用戶場景和極致的用戶體驗，對Wi-Fi網絡速度需求越來越高。Wi-Fi 7 問世后，在給用戶帶來更優質更快速的上網體驗的同時，也為 8K 視頻在線播放、XR 、元宇宙等多種場景實現開辟了更多可能性。

相比于之前的 Wi-Fi 技術，Wi-Fi 7 在各個方面都有極大的性能提升，主要體現在以下幾個方面：

a) 更多數據流

首先，Wi-Fi 7支持更多的數據流，引入了CMU-MIMO。Wi-Fi 6最多支持8路數據流，而MU-MIMO是相對于Wi-Fi 5 的一大升級，支持多臺設備使用多路數據流接入點(AP)進行通信。Wi-Fi 7 不僅將支持的數據流數翻倍，支持多達16路數據流，也帶來更強大的CMU-MIMO特性。其中，C代表Coordinated(協同)，意為16路數據流可以不由一個接入點(AP)提供，而是由多個接入點(AP)同時提供。

CMU-MIMO是迎合無線網絡多接入點發展方向的新特性。為了擴大Wi-Fi網絡的覆蓋范圍而通常采用Mesh組網方式，這其實就是增加了接入點數量；而CMU-MIMO可以讓用戶充分利用多出來的接入點，將16條數據流分流到不同的接入點中，同時進行工作。

b) 多資源單元（MRU）

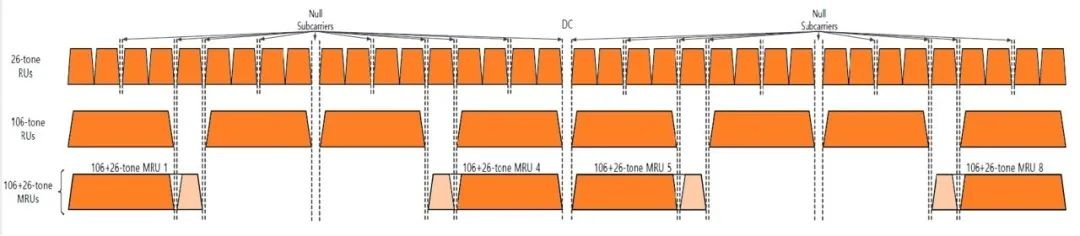

Wi-Fi 7增加了新的RU資源分配機制。與在Wi-Fi 6中AP只能給每個用戶(非AP用戶) 分配一個RU相比，Wi-Fi 7允許將多個MRU (resource unit) 設置為一個非AP用戶。MRU進一步提高了頻譜利用效率，可根據需要為用戶提供更靈活的帶寬 (QoS)控制，增強了在同一頻段或信道上運行的現有設備的抗干擾能力和共存能力。

這種MRU機制支持正交頻分多址(OFDMA)和非OFDMA(即MU-MIMO)模式。OFDMA模式支持小的MRU和大的MRU，允許更靈活地分配RU/ MRU。

同時這種信道規避特性能夠更好的避免信道內干擾，保證傳輸速率。

c) 三頻段同時工作

Wi-Fi 6可同時使用2.4GHz和5GHz兩個頻段，而它的另一個升級版本，即Wi-Fi 6E則引入了新的6GHz頻段，Wi-Fi 7將會繼續使用這個新頻段，并努力達成同時使用三個頻段進行通信的目標，從而獲得更大的通信帶寬來增加傳輸速率，并且還擴大了單信道的寬度，從Wi-Fi 6的160MHz帶寬倍增至320MHz帶寬。

d) 更大數據容量以及OFDMA技術

Wi-Fi 7將信號的調制方式升級到了4096QAM，以擁有更大的數據容量。在802.11ax中使用的是1024QAM調制，而Wi-Fi 7將會繼續升級調制方式為4096QAM，為最高的30Gbps的傳輸速率打好基礎。

多用戶正交頻分多址（Orthogonal Frequency Division Multiple Access，OFDMA）技術是一種用于無線通信系統的頻譜分配技術。在OFDMA中，整個頻帶被分成多個小頻段（或者叫子載波），子載波（subcarrier）是Wi-Fi信號的基本單位，每個子載波都具有特定的頻率和相位。每個小頻段可以分配給一個或多個用戶同時使用，而且不同用戶可以分配不同數量的小頻段，這就允許多個用戶同時在同一頻帶上傳輸數據，從而提高了頻譜利用率。

相較之前的Wi-Fi版本，Wi-Fi 7對OFDMA技術做了一些改進。首先，Wi-Fi 7中的OFDMA技術將子信道的數量增加到了數百個，這意味著更多的用戶可以同時連接到同一個Wi-Fi網絡上。其次，Wi-Fi 7中的OFDMA技術可以靈活地將子信道分配給不同的用戶，可以根據不同用戶的需求進行動態分配，這提高了Wi-Fi網絡的靈活性和適應性。

e) 更舒適智能互聯體驗

就應用層面來說，最大30Gbps的傳輸速率可為用戶帶來更加流暢、更快速的傳輸體驗，其擁有更大的覆蓋范圍并有效的減少了傳輸擁堵問題，將更有力的助推8K產品的普及。從用戶角度來看，Wi-Fi 7讓8K視頻的在線播放不再是夢，用戶也會因此獲得更好的影音體驗。

此外，更快的傳輸速度也一定會延伸出更多的應用場景，譬如人工智能互動、家居智能控制等，以解決當下消費者在這些領域的消費痛點，從而獲得更加舒適的智能體驗。

Wi-Fi 7 測試挑戰

Wi-Fi 7 CMU-MIMO 技術最多可以支持16條數據流，數據傳輸變得更加的快速，并且Wi-Fi 7支持2.4GHz, 5GHz以及6GHz頻段， 可見Wi-Fi 7將是非常高效的無線網絡，這樣高效的網絡是否安全可靠就必須要經過嚴格的測試與測量，以保證數據傳輸?shù)目煽啃耘c安全性。

Wi-Fi 7的320M帶寬，6GHz頻率范圍，以及4096QAM調制等特性的驗證對測試儀表也提出了較高的要求。

是德科技測試解決方案

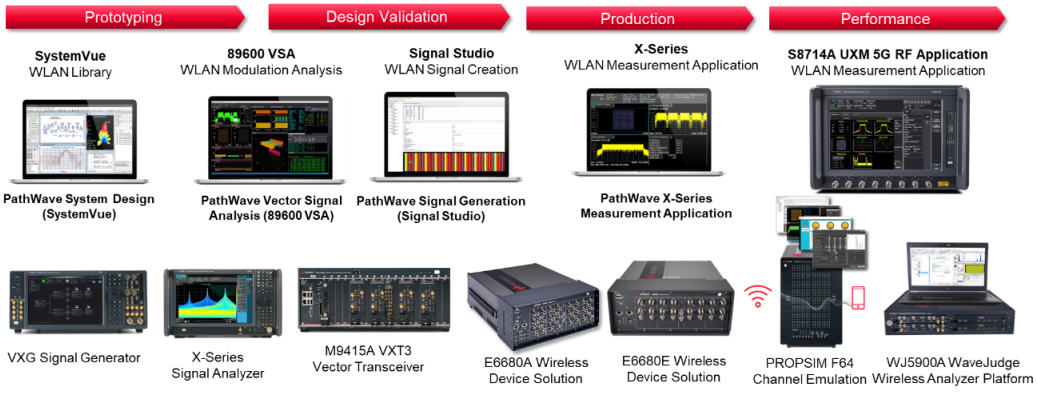

無論是在原型設計，板級驗證，產品級射頻性能驗證，還是應用層吞吐率驗證，是德科技都有完善的測試方案幫助您應對Wi-Fi 7的挑戰。

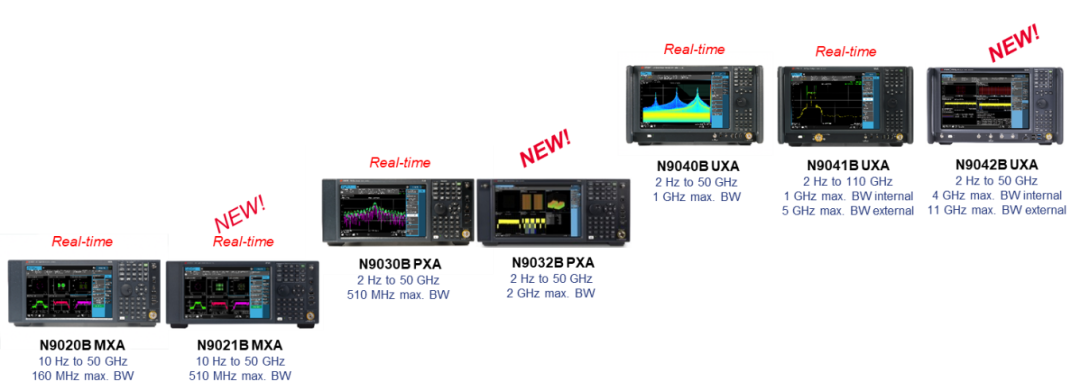

針對Wi-Fi 板級或產品級射頻性能驗證，X系列頻譜分析儀器，可以對Wi-Fi 7信號進行射頻分析與測量，包括功率，帶寬，EVM等參數。

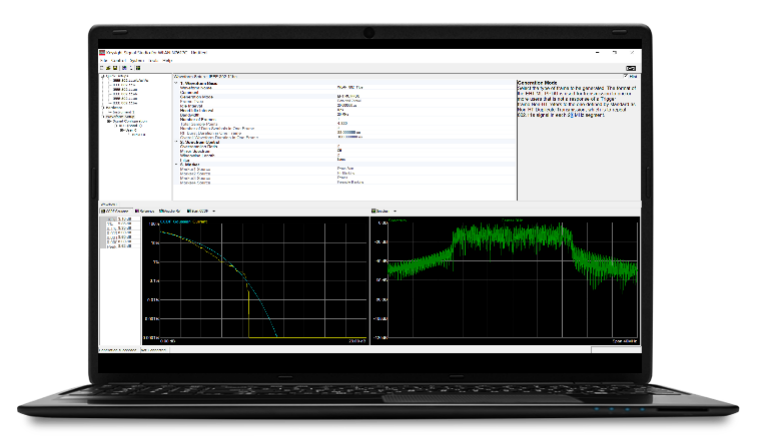

N7617C Signal Studio Software for WLAN 802.11軟件搭配信號源硬件適用于Wi-Fi 設備接收測試，Signal Studio 軟件負責波形文件的制作，信號源負責將波形文件播放出來。在Signal Studio 軟件中用戶可以方便的修改參數來制作相應的波形文件以滿足測試需要。

信號源的型號有N5182B，N5186A，以及M9484C等多種規格。

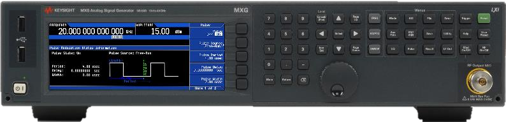

N5182B 信號發生器

6GHz頻率，160MHz帶寬，適用于Wi-Fi 6 及以下制式

N5186A MXG矢量信號發生器

8GHz 頻率，960MHz帶寬

圖片

M9484 VXG矢量信號發生器

54GHz頻率，高達2.5GHz帶寬，單表支持多達4路通道

模塊化測試儀M9415A VXT3 PXIe 矢量收發信機在一個 3 插槽 PXIe 模塊中集成了380 MHz 至 6/8/12 GHz 的VSG信號發生器和 VSA 頻譜分析儀，帶寬最高達到 1.2 GHz。在是德科技Cross Correlated EVM(ccEVM)加持下，即使面對Wi-Fi 7 320MHz 帶寬，4K QAM(4096QAM)的挑戰，也可提供業界領先的-54dB的EVM性能，幫助Wi-Fi 7 用戶驗證Wi-Fi PA或整機的性能。

圖片

M9415A VXT PXIe 矢量收發信機

Wi-Fi 7 研發、生產型綜測儀 E6680A/E同樣集成了 VSG信號發生器 和 VSA 頻譜分析儀的功能，提供7.3 GHz 頻率范圍和800MHz帶寬，高達 4096QAM的性能，并可以使用多達 32 個端口(E6680A) 或16個端口（E6680E）來測試多個 WLAN AP 或 STA，最大限度地提高吞吐量而不會犧牲靈活性。您無需更改被測器件的連接，即可驗證 6 GHz 頻段的 Wi-Fi 6E，以及 2.4 GHz 和 5 GHz頻段的Wi-Fi 6 及傳統的 Wi-Fi。所有端口均支持所有頻段，并可配置為半雙工或全雙工。E6680A/E可驗證 CPE 等多種器件――這些器件分別支持 WLAN 和 5G、4G 及其他無線連通性技術，以及藍牙 5.1 和 IEEE 802.15.4 PHY（包括 Zigbee）等標準。E6680A/E解決方案中嵌入了一個控制器，有助于您輕松快速地完成啟動。在發貨前便已安裝好應用軟件和軟件許可證――只需插入并啟動，便可立即開始測試。

圖片

E6680E 無線測試

針對于Wi-Fi 7的性能測試挑戰，是德科技推出了基于UXM 5G 無線測試平臺的Wi-Fi 信令測試方案、WaveJudge5900 Wi-Fi 7 性能抓包分析方案以及基于PropSIM 信道仿真器的S8815A WLAN 射頻和數據性能測試工具套件。

UXM 5G 無線測試平臺搭配 S8714A UXM 5G 射頻測試應用軟件，可以測量 Wi-Fi AP 和Station在信令連接態下的射頻及性能。同時，其還能夠支持4G、5G等網絡仿真，為Wi-Fi 與4G/5G的共存與交互測試，如Wi-Fi offload, Wi-Fi Calling等，提供了軟硬件基礎。

圖片

UXM 5G 無線測試平臺

WJ5900A WaveJudge 無線分析儀平臺，是模塊化、可擴展的測試平臺，每個端口的信道帶寬高達800 MHz，高達8GHz的射頻帶寬，搭配SJ001A WaveJustice 無線分析儀工具套件，可以捕獲和解碼 Wi-Fi 6/Wi-Fi 7，LTE 和 5G 信號。其搭配的SSD 存儲設備支持長時間捕獲 IQ 數據，以便診斷間歇性問題，優良的EVM 和解碼性能，先進的觸發功能，擴展的過濾和可視化功能，數據流分析和繪圖能力，可以幫助Wi-Fi 客戶快速捕獲、分析和定位Wi-Fi 信號在真實的工作狀態下的問題。

圖片

WJ5900A WaveJudge 無線分析儀平臺

是德科技PROPSIM 信道仿真解決方案能夠在實驗室環境中，對無線設備、網絡基礎設施設備和 WLAN 接入點實施先進的全棧端到端性能測試，測試它們?cè)谡鎸?shí)環境下的性能。其提供高達7.25 GHz，信號帶寬 160/320 MHz，聚合信號帶寬高達 1600 MHz；出色的 EVM（最高-50 dB）使您可以測試調制階數高達 4096QAM 的 Wi-Fi 7設備；其MIMO 和 MU-MIMO 拓?fù)浣Y(jié)構支持2x2、4x4、8x8、16x16等多種組合。

搭配使用 S8815A WLAN 射頻和數據性能測試工具套件，使Wi-Fi 7的客戶能夠在逼真、復雜的真實 3D 傳播信道條件下驗證新 WLAN 功能特性和產品的互操作性和性能，其自動化測試功能，能夠 7x24 全天候、端到端地測試真實接入點與真實設備之間的互操作性和數據性能。它支持對多個接入點和設備進行測試，從而仿真真實的射頻移動性和干擾減損條件。
